电线也能当网线且IPTV适用 台湾原装ZINWELL电力猫评测

[复制链接]
ls801117 发表于 2011-7-3 22:34 | 显示全部楼层 |阅读模式
前言

(PChome独家评测,何毅/文)目前伴随着网络技术以日新月异的速度发展着,家庭网络已经没有任何难度可言,原来的有线网络由于在移动方面比较差早已被家庭网络所淘汰,随之衍生出了很多种网络环境,例如应用越来越广泛的无线网络(wifi)。其避免了网线对设备的纠缠,而且还会让用户置身在网络当中,在家庭里的每一个角落都可以连接到网络。拥有这样便利的条件让消费者情有独钟的选择了无线网络设备。


无线路由器在市面上层出不穷,有802.11g和802.11n无线协议之分,在性能和信号的强弱方面有着很大的区别。但是即使是基于802.11n技术的产品在无线信号的传输距离和穿透性方面也存在很大的缺陷,跨房间或者有阻隔的情况下信号损失很大,直接影响传输速率和稳定性,不能实现家庭或者办公环境各个地点的高效网络覆盖,无法完全满足现代网络环境的要求。

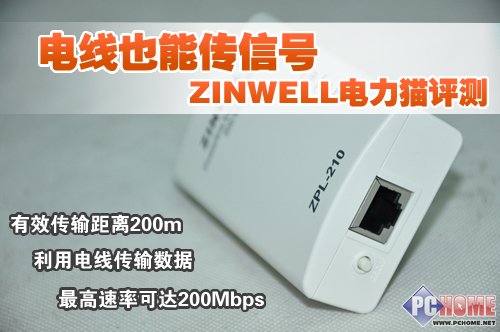

为了更好的解决以上的这些问题,来自台湾的ZINWELL(台湾兆赫)全新推出了台湾原装进口的PLC全系列产品,也就是我们所说的“电力猫”,上图为ZINWELL电力猫系列中的ZPL-210,它可以很好的填补在无线信号穿透力弱的情况下,通过室内的电力线让用户享受高速稳定的上网。也可以用于内网数据传输,如果遇到多个房间多台电脑需要同时上网的环境,可以配合路由器使用,也可以在方案中加入全球独家的带有无线路由器功能的ZINWELL WPL-203(ZPL-203)高级电力猫,通过多台电力猫的协同工作让每台电脑都可以稳定高速的上网。

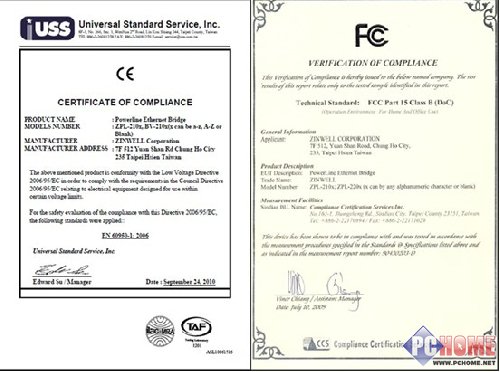

这款台湾原装进口的ZPL-210电力猫,早在2009年度就取得最高等级FCC通讯产品认证,2010年度又取得了欧盟CE安全认证。从ZINWELL台湾工厂了解到,电力猫早在2009年开始就出口欧美市场,目前进军大陆市场,为了保证产品的品质,全部为台湾新竹工厂生产并原装出口到大陆。


下面就和大家深度了解一下这款PLC产品到底有多神秘。


究竟什么是“电力猫”

何为“电力猫”


“电力猫”究竟是个什么东西?我们从字面上就可以很容易的理解为是通过电力线传输以太网信号的调制解调器。又名“电力猫”通过利用电线传送高频信号,把载有信息的高频信号加载于电流上,然后用电线传输,接收信息的调制解调器再把高频信号从电流中“分解”出来,并传送到计算机或电话上,从而在不需要重新布线的基础上实现上网、打电话、收看IPTV电视、视频监控等多种应用。它一端插在用户的电脑上,另一端插入家中任何一个电源插座,就可以实现高达14Mbps22Mbps85Mbps或200Mbps的传输数率。


现代家庭已经进入了网络化时代,家中的网络的设备越来越多,需要上网的房间越来越多,随着笔记本等设备的普及,不仅对上网质量有了更高的要求,对移动性也提出了新的要求,传统的布线格局无法解决移动性的问题,无线网络虽然解决了移动性问题,但是面对跨房间信号衰减、覆盖范围有限的先天缺陷只能增加无线路由器,增加成本的同时还要考虑电磁辐射安全。

“电力猫”的出现解决了这样的窘境,它即插即用,无需任何驱动,通过电路有线传输速度稳定且绿色环保。使用方法是1只电力猫接宽带猫或者路由器LAN口,其它的电力猫分别插在各个房间的插座上,然后通过标配的网线分别连接各个房间的上网设备就可以让这些房间都可以高速上网了,不仅具备了有线的高速稳定而且移动性可以和无线网络媲美。


外观

简单明了的外观

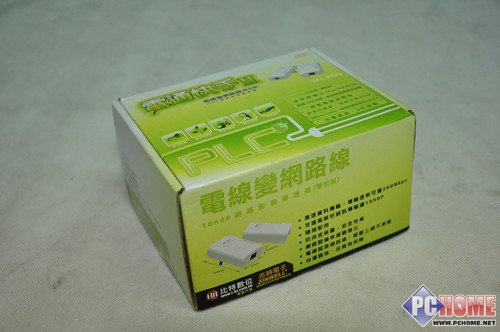

台湾味十足的外包装设计。

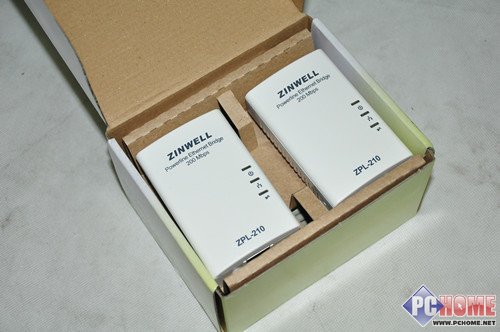

两只电力猫整齐的放置于包装内

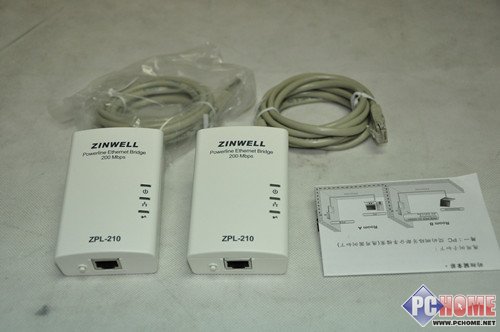

电力猫的所有配件

这次我们评测的产品是ZINWELL最新推出的电力猫系列产品之一:ZPL-210。

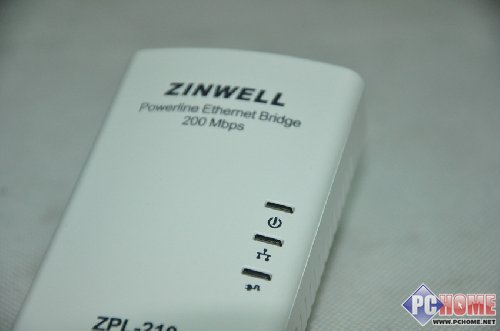

ZPL-210产于台湾新竹,外观设计小巧简洁,尺寸仅为94x60x28.5(mm);通体柔和白色手感很好;做工优秀,各部分之间的接合非常精细;清晰的产品标识让使用者对它的信息可以有简单的了解,机身上设置了三个指示灯分别为电源指示灯、线路指示灯,检测电力线指示灯。


ZPL-210的底部铭牌上清楚的写着它的的各项基本信息:输入110V-240V的工作电压保证了产品的稳定性和安全性,制造地台湾质量值得信赖。特别要说明的是该产品在无任何网络连接长达两分钟的情况下自动进入休眠状态,待机功率仅为0.72W,节能环保。


ZPL-210的下面配备一个RJ-45接口和“GROUP”键,这个键按住可以配对或清除群组内所有的网络设备。

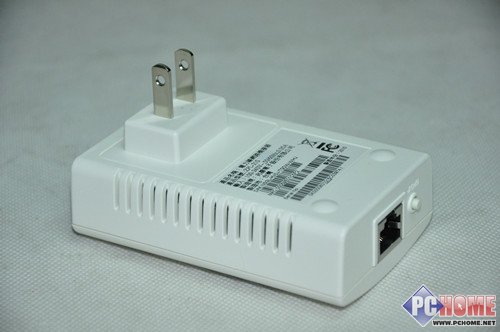

ZPL-210的侧面散热孔采用大格栅式设计,这样很大的解决了散热问题,使产品的部件得到保护和延续使用寿命。


使用方法

简单的连接与使用

ZPL-210使用起来非常简单,使用方法是1只电力猫接宽带猫或者路由器LAN口,其它的电力猫分别插在各个房间的插座上,然后通过标配的网线分别连接各个房间的上网设备就可以让这些房间都可以高速上网了,不仅具备了有线的高速稳定而且移动性可以和无线网络媲美。工作环境需要在同一个电力回路中,并且会自动实现AES128bit加密,保障了数据传输的安全性。


局域网连接示意图


无线拓展示意图

ZPL-210电力猫现在在国内已经有了很多忠实用户。这款产品非常适合室内的整体网络布局方案,尤其是一些室内空间比较大或者环境复杂的跃层式住宅更加适用。


数据传输测试

网络速率测试

为了让大家能够深度了解这款产品的性能到底如何。我们用房间的A点作为基点分别在室内的B、C、D点利用下载和观看视频来进行ZPL-210(WPL-210)网络速率测试。我们测试的网络带宽为小区宽带100Mbps接入,在小区使用人员较少的时候进行测试。


测试环境户型图

我们将ZPL-210放在A点接通电源并与路由器进行连接,分别在室内的B、C、D点进行测试。为了测试的准确我们关闭了笔记本的无线网卡。



关闭笔记本无线网卡


网络速率测试B点

测试B点

首先我们先来到B点进行测试,我们利用迅雷下载QQ2011beta版本。来看看ZPL-210电力猫性能如何。


下载信息


NetPerSec

通过利用迅雷下载测试我们可以看到,在下载时得到NetPerSec检测的网络数据非常的平稳没有任何波动。


观看视频

在晚上进行视频观看也是非常流畅,没有缓冲出现。


网络速率测试C点

测试C点

下面我们来到房屋的C点进行测试,还是利用迅雷进行QQ2011bate版本的下载。


下载信息


NetPerSec

在C点进行测试的结果与B点有些不同,由于离A点稍微有点远在下载速度上有些变化。但是利用NetPerSec进行测试我们可以看出下载时网络依旧非常平稳。


观看视频

在线观看视频依然没有任何悬念,依然非常通畅没有任何的缓冲出现。


网络速率测试D点

测试D点

接下来来到D点进行网络速率测试,同样还是利用迅雷下载QQ2011bate版本的下载。


下载信息


NetPerSec

在D点我们通过NetPerSec的下载检测可以看出,网络依然非常平稳,没有太多的波动。


观看视频

同样我们在D点观看在线视频还是没有任何的缓冲,画面非常的顺畅。


网络群组的使用

设定网络群组


ZPL-210电力猫的“GROUP”键

HomePlugAV电力线网络设备可设定加入某一网络群组。在同一群组内的电力线网络网桥/交换器设备可彼此相互沟通传输数据,在不同群组内的则不行相互沟通。要让电力线网络设备B加入A,首先必须清除在B设备中相关的群组名字的信息,方法为如下

(在如下的操作步骤中,为了方便,建议将要户相加入群组的装置插在相邻的插座。等设定完成,再将装置布置到不同的房间使用。)

步驟1. 连续按下B设备的GROUP键约10秒。一放开此按键,用户可以看到B设备三个LED灯号同时暗再同时亮,即意味己经将网络群组清除。

接着将B设备加入A设备群组的步骤如下:

步驟2. 首先按下A设备的GROUP按键(长度为2~3秒),请确认这时POWERLED灯号会开始闪烁。

步驟3. 在上一步骤完成后2分钟内,按下B设备的GROUP按键(长度为2~3秒),请确认这时POWERLED灯号会开始闪烁。B设备经过自我重设(使用者可以看到B设备三个LED灯号同时暗再同时亮),8~10秒后,即连结加入A设备群组。

上述方法可让设备B加入至设备A同一个网络群组之中。遵从上述的步骤,使用者亦能让设备C加入至与设备A的网络群组之中。如此三个设备:设备A、设备B与设备C将在同一网络群组之中。用户可以指派许多电力线网络设备至相同的网络上,同一网络区段内最多可加的设备数目如规格章节所述。

将一个设备从一个网络群组移开

假设若设备A、设备B已经属于同一个网络群组之中,若要将设备A独立于此群组之外,

使用者请根据步骤1操作,对设备A的GROUP键按约10秒。如此,设备A独立于此群组之外,将不能与设备B通讯。

产生不同的网络群组

若要将B设备从A设备的群组中移除,只需以步骤1操作来须清除在B设备中相关的群组名字的信息。如此,一个不同于A设备且随机产生的群组名即在B设备产生。藉由以上的步骤2及步骤3,将其他不同的电力线网络设备加入到B设备或A设备的群组,(例如:设备E与设备F加入设备B的网络群组;设备G加入设备A的网络群组),用户就产生不同的电力线网络群组(设备B、E、F为同一网络群组;设备A、G为另一网络群组)。


群组功能的使用

群组功能与IPTV用户方案:

典型案例是电信送的ADSL猫装在A房间,IPTV机顶盒装在B房间的电视机旁边,但是房子装修时没有布A房间到B房间的网线,重新拆墙布线成本太高。

现在我们用一对ZPL-210电力猫来测试一下,按下图所示连接:

用一只ZPL-210接上A房间的电信ADSL猫的IPTV专用口


用另外一只ZPL-210插在B房间,接上电信IPTV机顶盒


然后再将机顶盒连接电视机IPTV就可以流畅播放了。


如果用户不仅需要通过电力猫来看IPTV,还要通过电力猫上网,那么就需要购买2对电力猫,并且用到上述介绍的分组功能。

首先将2只ZPL-210接在接线板上,分别接ADSL猫的IPTV口和普通的LAN口。


另外2只分别接IPTV机顶盒和电脑。


这样电脑上网的同时IPTV也可以流畅的播放了。



需要注意一下的是这套方案中需要把接ADSL猫IPTV专用口的电力猫和接IPTV机顶盒的电力猫通过机身的GROUP按键分为一组。

这套方案中如果把最后接笔记本的ZPL-210电力猫换成WPL-203(ZPL-203)电力猫,那么就可以同时让3台电脑有线上网的同时,多台电脑通过WPL-203(ZPL-203)发射的无线网络无线快速上网。


电器对它的干扰

电力干扰


ZPL-210与手机充电器

NetPerSec

某些电力设备会产生一些电力噪声,若这些噪声扩散至您家中的电力回路,它将会对电力猫的通信造成一定影响,从而影响数据传输性能。例如充电器(手机充电器)、电吹风、电动钻孔器、卤素灯、吸尘器这些家用电器都会给电力猫造成一定的影响,通过上图的测试发现电力猫和手机充电器接在一个接线板通信速度降低了20%左右,所以如果想得到很好的网络速度建议将电力猫插在独立的电源插座上,不要和这类电器公用一个接线板。

结论


ZPL-210电力猫

通过对ZPL-210的全面测试,我们对电力猫有了更深一步的了解。首先ZPL-210只能在一个电表环境下使用并且自动实现AES128bit加密,其数据安全性得到了很高的保障;其优秀的传输性能和稳定性完全可以满足高带宽用户的要求;ZPL-210的速度和稳定性相比300M无线网络也要高出不少,更加适合作为家庭现有网络的有效补充。

随着现在笔记本、智能手机、平板电脑等的应用越来越广泛,用户对WIFI无线网络的依赖越来越强,对移动性要求也越来越高,但是很多环境下无线网络的信号强度很弱或者完全没有信号。这让用户开始纠结了起来。那么怎么办?请关注我们下一期的评测,通过全球独家的WPL-203(ZPL-203)电力猫让您家的WIFI无线网络随心而动,告别无线盲区,敬请期待!
